¿Cómo apoyan los remolques de eje hidráulico KTG el transporte pesado?

¿Qué es un remolque de servicio pesado y cuándo lo necesita?

un Remolque de servicio pesado es una plataforma de transporte remolcada o autopropulsada diseñada para transportar cargas que exceden la capacidad de los remolques de carga comerciales estándar, generalmente definidos como cargas útiles superiores a 40 toneladas, con configuraciones especializadas que alcanzan decenas de miles de toneladas para los proyectos de transporte industrial más exigentes. Los remolques de servicio pesado son el facilitador esencial de la construcción de infraestructura a gran escala, la ejecución de proyectos de petróleo y gas, la instalación de generación de energía, las operaciones de astilleros, el reemplazo de puentes y la reubicación de equipos de minería en todas las economías industriales importantes.

Las tres categorías fundamentales de remolques utilizados en el transporte pesado son: remolques remolcados convencionales (arrastrados por un motor primario en puntos de acoplamiento fijos), remolques de plataforma hidráulica (con ejes de suspensión hidráulica controlados individualmente que nivelan la carga independientemente de la superficie de la carretera) y transportadores modulares autopropulsados ​​(SPMT), que integran su propia potencia y dirección en una plataforma modular que puede operar independientemente de un tractor externo. Cada tipo tiene diferentes características de carga, condiciones de acceso al sitio y requisitos operativos, y elegir incorrectamente entre ellos resulta en un transporte inseguro o en un gasto excesivo significativo en capacidad no necesaria para la tarea.

Para los compradores, gerentes de proyectos e ingenieros de logística en Medio Oriente y en todo el mundo, comprender los parámetros de rendimiento específicos de los remolques de línea de eje hidráulico, como las series KTG-3, KTG-4, KTG-5 y KTG-6, es esencial para la especificación correcta de los equipos en contratos de transporte pesado donde los pesos de carga, las cargas por eje y las clasificaciones de las carreteras determinan los límites legales y prácticos de lo que se puede transportar en infraestructura pública y privada.

¿Cuáles son los tres tipos de remolques? El marco de clasificación para el transporte pesado

Comprender cuáles son los tres tipos de remolques en el contexto del transporte pesado y especializado proporciona el marco esencial para la selección del equipo. La categorización de la industria distingue los remolques principalmente por su diseño estructural, sistema de suspensión y si requieren un motor primario externo para la propulsión.

Tipo 1: Remolques convencionales de transporte pesado

Los diseños de remolques de servicio pesado convencionales incluyen remolques de plataforma baja (lowboy), remolques con estructura escalonada y remolques extensibles que son remolcados por una unidad tractora de servicio pesado en la parte delantera. Estas son las plataformas de transporte pesado más utilizadas a nivel mundial debido a su menor costo en relación con las alternativas hidráulicas y autopropulsadas, su compatibilidad con unidades tractoras estándar y su disponibilidad desde una gran base de fabricación global.

Los remolques de plataforma baja convencionales están disponibles en configuraciones de ejes de 2 a 10 líneas de ejes, con capacidades de carga útil de 50 toneladas a más de 200 toneladas, dependiendo del número de ejes, el espaciado entre ejes y el diseño de la viga estructural. La carga máxima legal por eje en la mayoría de los países oscila entre 8 y 13 toneladas por eje para remolques estándar, lo que significa que un remolque de plataforma baja de 4 ejes con una carga en la plataforma de 4 toneladas por eje distribuye el peso entre 8 puntos de eje y puede alcanzar una carga útil total de aproximadamente 32 a 52 toneladas, según las regulaciones nacionales. Para cargas más pesadas, se agregan líneas de eje adicionales para aumentar la cantidad de puntos de contacto del eje y reducir la carga por eje a los niveles legalmente permitidos.

Tipo 2: Remolques de plataforma hidráulica con ejes controlados individualmente

Los remolques de plataforma hidráulica, también conocidos como remolques de línea de eje hidráulico o plataformas tipo SPMT cuando están equipados con dirección pero no con propulsión, utilizan cilindros de suspensión accionados hidráulicamente individualmente en cada posición del eje. La suspensión hidráulica cumple dos funciones críticas simultáneamente: nivela activamente la plataforma de carga independientemente de las irregularidades de la superficie de la carretera y permite al operador bajar toda la plataforma para facilitar la carga y descarga sin equipo de elevación externo.

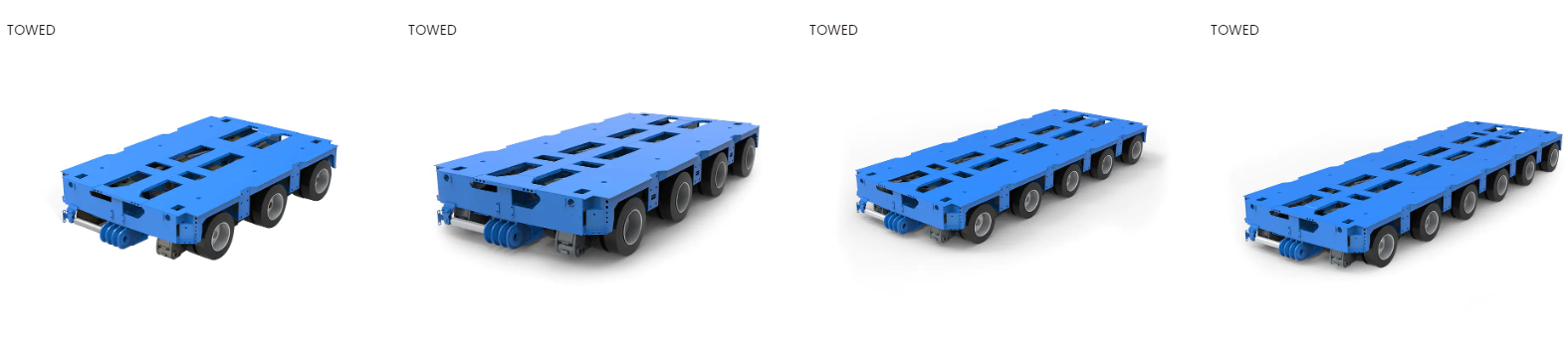

Los remolques de línea de ejes hidráulicos de la serie KTG (KTG-3, KTG-4, KTG-5, KTG-6) representan una línea de productos diseñados específicamente dentro de esta categoría, que ofrece de 3 a 6 líneas de ejes en un formato modular estandarizado que permite acoplar múltiples unidades una al lado de la otra o en tándem para lograr las dimensiones de plataforma específicas y el número de ejes necesarios para la carga en cuestión. Esta modularidad es la ventaja comercial definitoria de los remolques con plataforma hidráulica sobre las plataformas bajas convencionales de configuración fija para contratos de transporte industrial pesado donde las cargas varían significativamente entre movimientos.

Tipo 3: Transportador Modular Autopropulsado (SPMT)

El transportador modular autopropulsado es la categoría tecnológicamente más avanzada y operativamente más flexible en el transporte pesado. Un transportador modular autopropulsado SPMT integra una plataforma hidráulica, dirección de eje individual y una unidad de potencia a bordo (ya sea diésel o eléctrica) en una plataforma modular que puede moverse en cualquier dirección, girar en el lugar y atravesar terrenos que serían inaccesibles para combinaciones de tractor-remolque. La designación de remolque modular autopropulsado enfatiza la capacidad del remolque para operar sin un motor primario externo, lo cual es crítico en aplicaciones tales como transferencias en diques secos en astilleros, cambios en plantas industriales e instalaciones de puentes donde el acceso por carretera para una unidad tractora es imposible.

un modern SPMT self propelled modular transporter can carry payloads from 100 to over 100,000 tonnes when multiple modules are synchronized electronically and loaded in a grid configuration, making the SPMT the only viable transport solution for complete platform modules in offshore oil and gas construction, large refinery reactor vessels, and bridge girder installation in urban environments where all surrounding infrastructure remains in service during the lift and transport operation.

Transportador modular autopropulsado: cómo funciona la tecnología SPMT

El transportador modular autopropulsado combina cuatro sistemas de ingeniería en una sola unidad integrada: el marco estructural de la plataforma, el sistema de dirección y suspensión hidráulica, el sistema de potencia y propulsión, y el sistema electrónico de control y sincronización. Cada sistema debe funcionar correctamente y en coordinación con todos los demás sistemas para que el SPMT funcione de manera segura bajo las cargas extremas para las que está diseñado.

Cubierta Estructural y Arquitectura Modular

Una plataforma transportadora modular autopropulsada SPMT está construida con acero de alta resistencia en una estructura de rejilla que distribuye la carga en todas las posiciones de los ejes simultáneamente. El diseño modular permite conectar unidades SPMT individuales de ancho estándar (normalmente 2,43 m por módulo) una al lado de la otra para crear plataformas de 2,43 m, 4,86 ​​m, 7,29 m o más de ancho, y conectarlas de extremo a extremo para crear plataformas de cualquier longitud práctica. Un solo módulo SPMT generalmente proporciona de 4 a 8 líneas de ejes en la dirección de desplazamiento, y los módulos se combinan para igualar la huella y el peso de la carga específica.

El acero estructural utilizado en la construcción de remolques modulares autopropulsados ​​suele ser acero de alto rendimiento con un límite elástico mínimo de 690 MPa (100 000 psi), lo que proporciona la relación resistencia-peso necesaria para transportar cargas máximas y al mismo tiempo mantiene la altura de la plataforma lo más baja posible para minimizar la altura combinada de la plataforma más la carga para las limitaciones del puente y el espacio libre superior.

Sistema de dirección y suspensión hidráulica

Cada posición del eje en un transportador modular autopropulsado SPMT está equipada con un cilindro hidráulico controlado independientemente que suspende la plataforma sobre el eje. El sistema hidráulico conecta todos los cilindros a un colector común con válvulas de control individuales, lo que permite:

• unctive deck leveling: uns the SPMT traverses uneven terrain, individual cylinders extend or retract to maintain the deck in a level orientation, protecting sensitive cargo from tilting, sliding, and structural loading from uneven support. Level tolerance is typically plus or minus 0.5 to 1.0 degree from horizontal.
• Ajuste de altura: La plataforma se puede bajar al nivel del suelo para transferir la carga y elevarla a la altura de desplazamiento durante el transporte. El rango de recorrido vertical suele ser de 300 a 600 mm, según el modelo SPMT.
• Dirección del eje de 360 grados: Cada eje se puede dirigir de forma independiente, lo que permite que el SPMT se desplace en cualquier dirección, gire en un radio mínimo y ejecute una dirección cangrejo (desplazamiento lateral) sin girar la plataforma. Esta es la capacidad que hace que SPMT sea especialmente adecuado para sitios industriales confinados.

Sistema de potencia y accionamiento

La unidad de potencia de un transportador modular autopropulsado SPMT suele ser un motor diésel (o en los modelos más nuevos con propulsión eléctrica, una fuente de energía de batería o celda de combustible) que impulsa bombas hidráulicas que alimentan tanto los cilindros de suspensión como los motores de tracción de las ruedas. Los motores de tracción en cada posición de las ruedas del eje proporcionan propulsión y frenado, y el sistema de control electrónico gestiona la distribución del par en todas las ruedas motrices para evitar que las ruedas patinen bajo las cargas extremas involucradas.

Los modernos transportadores modulares autopropulsados ​​SPMT alcanzan velocidades de desplazamiento de 1 a 8 km/h dependiendo del peso de la carga, el terreno y la geometría de la ruta, lo que puede parecer lento en términos absolutos pero es apropiado dada la escala y el valor de las cargas que se transportan. Un módulo de plataforma marina de 5.000 toneladas que se mueve a 3 km/h transporta energía cinética equivalente a un tren de carga completamente cargado a la velocidad de la línea, y las bajas velocidades controladas del transporte SPMT son un parámetro de diseño crítico para la seguridad en lugar de una limitación de rendimiento.

Remolques de línea de eje hidráulico KTG: la guía de especificaciones completa

Los remolques de línea de ejes hidráulicos de la serie KTG representan una familia de productos diseñada para el sector del transporte industrial pesado, con cuatro configuraciones estándar correspondientes a líneas de 3, 4, 5 y 6 ejes por unidad de remolque. Cada configuración de KTG ofrece una capacidad de carga útil, longitud de plataforma y perfil de distribución de carga por eje diferente, lo que hace que la serie sea aplicable a una amplia gama de escenarios de transporte pesado, desde grandes transformadores y recipientes a presión hasta módulos de equipos marinos y maquinaria portuaria.

Remolque de línea de ejes hidráulicos KTG-3 con 3 ejes: especificaciones y aplicaciones

el Remolque de línea de ejes hidráulicos KTG-3 con 3 ejes. es la configuración más compacta de la serie KTG, que proporciona una plataforma adecuada para cargas que caben dentro de un espacio de 3 ejes y requieren suspensión hidráulica para protección de la carga o capacidad de nivelación de la plataforma que los remolques convencionales no pueden proporcionar.

• unxle configuration: 3 líneas de ejes hidráulicos, con 2 o 4 ruedas por línea de eje según la configuración, lo que proporciona de 6 a 12 puntos de contacto de rueda en total.
• Capacidad de carga útil: Normalmente, la carga útil total de la plataforma es de 60 a 90 toneladas, según las especificaciones de los neumáticos y las condiciones de la superficie de la carretera.
• Dimensiones de la plataforma: Ancho de plataforma estándar de 2,43 a 3,0 m, longitud de plataforma que coincide con la longitud del módulo de 3 ejes.
• Recorrido de la suspensión hidráulica: Rango de ajuste vertical de 300 a 500 mm para optimizar la altura de carga y transporte.
• Mejores aplicaciones: Transporte de transformadores, pequeños recipientes a presión, maquinaria industrial, grupos electrógenos y equipos militares donde las cargas estén dentro del rango de capacidad de 3 ejes.

Remolque de línea de ejes hidráulicos KTG-4 con 4 ejes: especificaciones y aplicaciones

el Remolque de línea de ejes hidráulicos KTG-4 con 4 ejes. agrega una línea de ejes a la plataforma KTG-3, aumentando proporcionalmente la capacidad de carga útil y distribuyendo la carga a través de una zona de contacto más larga, lo que reduce la carga puntual en superficies sensibles de carreteras y estructuras de puentes.

• unxle configuration: 4 líneas de ejes hidráulicos, que proporcionan de 8 a 16 puntos de contacto de rueda en total.
• Capacidad de carga útil: Normalmente, la carga útil total de la plataforma es de 80 a 120 toneladas para configuraciones de transporte por carretera estándar.
• unxle load per line: unpproximately 20 to 30 tonnes per axle line depending on total payload, within the permissible limits for heavy haul permits in most Middle East jurisdictions.
• Mejores aplicaciones: Transformadores de potencia media (rango de 50 a 100 toneladas), embarcaciones petroquímicas, equipos de construcción (grandes excavadoras, grúas sin pluma) y maquinaria de manipulación portuaria.
• Capacidad de acoplamiento: el KTG-4 can be coupled with additional KTG modules in tandem or side-by-side to create larger platforms for loads exceeding the single-unit capacity.

Remolque de línea de ejes hidráulicos KTG-5 con 5 ejes: especificaciones y aplicaciones

el Remolque de línea de ejes hidráulicos KTG-5 con 5 ejes proporciona la capacidad de rango medio en la serie KTG, ofreciendo un aumento significativo de la carga útil sobre la configuración de 4 ejes mientras se mantiene dentro de las limitaciones operativas de la mayoría de los estudios de rutas de transporte pesado para proyectos de infraestructura y energía en el Medio Oriente y a nivel mundial.

• unxle configuration: 5 líneas de ejes hidráulicos, proporcionando de 10 a 20 puntos de contacto de las ruedas.
• Capacidad de carga útil: Normalmente, la carga útil total de la plataforma es de 100 a 160 toneladas.
• Peso total del vehículo: Con la máquina motriz y la tara del remolque, el peso bruto total del vehículo combinado (GCVW) alcanza de 180 a 250 toneladas, lo que requiere permisos de transporte especiales y, a menudo, refuerzo o escolta de ruta en la mayoría de las jurisdicciones.
• Precisión de nivelación de la plataforma: El control hidráulico mantiene el nivel de la plataforma dentro de más o menos 0,5 grados en las cinco posiciones de los ejes, protegiendo cargas sensibles como transformadores y equipos industriales de precisión contra daños estructurales o eléctricos inducidos por la inclinación.
• Mejores aplicaciones: Grandes transformadores de potencia (rango de 100 a 150 toneladas), vasijas de reactores pesados, vigas de puentes, componentes de módulos marinos y reubicación de equipos de minería.

Remolque de línea de ejes hidráulicos KTG-6 con 6 ejes: especificaciones y aplicaciones

el Remolque de línea de ejes hidráulicos KTG-6 con 6 ejes es la configuración de unidad única para servicio pesado de la serie KTG, que proporciona el máximo número de ejes y carga útil de la gama en un módulo de formato estándar. La configuración de 6 ejes es apropiada para las cargas de elevación única más pesadas en el rango de 150 a 200 toneladas que deben transportarse en infraestructura vial sin requerir capacidades completas de transportador modular autopropulsado SPMT.

• unxle configuration: 6 líneas de ejes hidráulicos, que proporcionan de 12 a 24 puntos de contacto de las ruedas dependiendo de la configuración de neumáticos gemelos o súper sencillos.
• Capacidad de carga útil: Normalmente, la carga útil total de la plataforma es de 150 a 250 toneladas para la configuración estándar.
• unxle load management: el 6-axle configuration allows the hydraulic system to equalize load across all axles, compensating for asymmetric cargo loading that would otherwise cause individual axle overloading in conventional fixed-suspension trailers.
• Acoplamiento multiunidad: Se pueden acoplar varias unidades KTG-6 en tándem para crear plataformas extendidas para cargas muy largas, como vigas de puentes, torres de turbinas eólicas y secciones de tuberías que superen los 50 metros de longitud.
• Mejores aplicaciones: Transformadores y reactores extragrandes de más de 150 toneladas, módulos industriales pesados, componentes de plantas de petróleo y gas, logística offshore en entornos portuarios y grandes elementos de infraestructura civil.

Tabla comparativa de la serie KTG

Transportador de servicio pesado de Oriente Medio: requisitos del mercado y condiciones operativas

el Transportador de servicio pesado de Oriente Medio El mercado tiene características únicas impulsadas por la escala de los programas de desarrollo energético, petroquímico y de infraestructura de la región. Arabia Saudita, Emiratos Árabes Unidos, Qatar, Kuwait, Omán y Bahrein representan colectivamente una de las concentraciones más altas de demanda de transporte pesado per cápita de cualquier región a nivel mundial, impulsada por la construcción de megaproyectos en curso que abarcan expansiones de refinerías, desarrollo de instalaciones de GNL, mejoras en la generación de energía y programas de infraestructura urbana de escala excepcional.

Factores que definen las necesidades de transporte pesado en Oriente Medio

• Temperaturas ambiente extremas: unmbient temperatures in the Gulf region regularly exceed 45 degrees Celsius in summer months, which significantly affects hydraulic oil viscosity, tyre heat buildup, and engine cooling requirements for Middle East Heavy Duty Transporter operations. Hydraulic systems for Middle East Heavy Duty Transporter use must be specified with synthetic high-temperature hydraulic oils and oversized cooling systems that maintain operating viscosity within specification at 45 to 50 degree ambient conditions. Standard hydraulic oils rated for European ambient temperatures will thin beyond their effective viscosity range in peak Gulf summer conditions, causing reduced hydraulic pressure and potentially catastrophic loss of load control.
• Protección contra la entrada de arena y polvo: Las partículas de arena arrastradas por el viento en los ambientes desérticos del Golfo son extremadamente finas y abrasivas, y penetran en cojinetes no sellados, conexiones hidráulicas y sistemas eléctricos a velocidades que no se encontrarían en operaciones en climas templados. Las especificaciones del Middle East Heavy Duty Transporter deben incluir gabinetes eléctricos con clasificación IP65 o superior, conexiones hidráulicas selladas y cojinetes sellados libres de mantenimiento en todos los puntos de pivote del eje. Las disposiciones de rodamientos convencionales sin protección requieren intervalos de reemplazo frecuentes medidos en meses en lugar de años en ambientes del Golfo con mucho polvo.
• Variación de la calidad de la carretera: Las rutas de transporte pesado de Medio Oriente van desde autopistas premium de varios carriles con excelente calidad de pavimento hasta caminos de acceso industrial sin pavimentar, terminales portuarias y secciones de vías desérticas que conectan los sitios de construcción con la vía pública más cercana. La suspensión hidráulica de los remolques de la serie KTG y las plataformas SPMT es particularmente valiosa en este entorno operativo porque compensa activamente las irregularidades de la superficie que crearían cargas dinámicas peligrosas en los remolques convencionales de suspensión fija.
• Gran demanda de transporte en un solo ascensor: el Middle East's oil and gas sector generates consistent demand for transport of the largest heavy haul cargoes in the world: offshore jacket structures, FPSO modules, refinery reactor vessels exceeding 500 tonnes, and power generation equipment including large gas turbines and their associated transformers. This demand drives the selection of large-format KTG-6 configurations and SPMT platforms for projects where individual lifts exceed 200 tonnes.
• Logística puerto-sitio: Muchas cargas pesadas que llegan a Medio Oriente llegan a través de puertos importantes, incluidos Jebel Ali (EAU), el puerto Rey Abdul Aziz en Dammam (Arabia Saudita), el puerto de Sohar (Omán) y el puerto de Hamad (Qatar). La cadena logística de transporte pesado desde la descarga en el puerto hasta el sitio del proyecto a menudo involucra tanto operaciones SPMT dentro del entorno portuario (donde el acceso por carretera es limitado) como transporte por carretera convencional con remolques de plataforma KTG para la parte del viaje por carretera.

Semirremolque de Oriente Medio: la columna vertebral del transporte comercial estándar

el Middle East Semi-Trailer market encompasses the full range of standard commercial freight semitrailers from standard flatbeds and curtainsiders through specialized lowbeds and temperature-controlled units that form the backbone of regional logistics infrastructure. While not classified as Heavy Duty Trailer equipment, the Middle East Semi-Trailer segment is operationally linked to heavy haulage because standard semitrailers often handle the pre-positioning of components, accessories, and support equipment for large heavy haulage projects.

el Gulf Cooperation Council (GCC) harmonized vehicle and transport regulations set maximum permissible gross vehicle combination weights (GCVW) at 65 tonnes for standard permitted configurations in most member states, with special permits required for any combination exceeding this limit. Este umbral es el límite comercial entre las operaciones estándar de semirremolques de Medio Oriente y las operaciones de transporte pesado que requieren equipos KTG o SPMT especializados y los correspondientes análisis de ingeniería, estudios de rutas y solicitudes de permisos.

Remolque hidráulico SPMT vs KTG: elección del equipo adecuado para su proyecto

el decision between an SPMT self propelled modular transporter and a KTG hydraulic axle line trailer for a specific heavy transport task involves evaluating five key project factors: available road access and route constraints, load weight and geometry, site entry and positioning requirements, transport distance, and total project budget including mobilization costs.

Cuándo elegir un transportador modular autopropulsado SPMT

• Acceso confinado al sitio donde las combinaciones de tractor y remolque no pueden maniobrar: Las unidades SPMT pueden girar en diagonal, rotar cargas en su lugar y atravesar espacios que las combinaciones convencionales de remolque y motor primario no pueden atravesar. La carga en dique seco en astilleros, el posicionamiento de módulos en la parte superior de la costa y la colocación de equipos en instalaciones industriales operativamente activas generalmente requieren capacidad SPMT.
• Cargas superiores a 500 toneladas en elevación única: Mientras que los remolques KTG acoplados en configuraciones grandes pueden en teoría soportar cargas brutas muy elevadas, la gestión operativa de KTG de gran tamaño con varias unidades y un único motor se vuelve prácticamente compleja a partir de aproximadamente 500 toneladas. Por encima de este peso, las plataformas SPMT con propulsión integrada en cada posición de módulo proporcionan una gestión de carga más controlable y una capacidad de posicionamiento más precisa.
• Transferencia entre estructuras flotantes y fijas (load-in/load-out): el self-leveling capability of SPMT hydraulic suspension combined with self-propulsion makes SPMT the standard tool for load-in and load-out operations between vessels and quayside structures, where tidal variation and vessel motion require continuous deck height adjustment during the transfer process.

Cuándo elegir un remolque con línea de eje hidráulico KTG

• Transporte por carretera en distancias superiores a 5 km: Los transportadores modulares autopropulsados SPMT viajan a una velocidad de 1 a 8 km/h y no son adecuados para desplazamientos por carretera de larga distancia. Los remolques de línea de eje hidráulico KTG arrastrados por un motor primario pueden viajar a velocidades de carretera adecuadas para las condiciones del permiso, normalmente de 15 a 40 km/h para movimientos de transporte pesado, lo que los convierte en la opción correcta para el transporte entre puertos, terminales ferroviarias y sitios de proyectos en distancias de carretera significativas.
• Cargas de 60 a 250 toneladas que requieran transporte por carretera: el KTG-3 through KTG-6 series cover the 60 to 250 tonne single-unit range with appropriate hydraulic suspension and modular expansion capability, at significantly lower equipment mobilization cost than SPMT platforms for road transport applications within this weight range.
• Proyectos con alta frecuencia de transporte y peso moderado en un solo movimiento: Para el transporte recurrente de equipos industriales de 80 a 150 toneladas por movimiento (como movimientos regulares de rotación de plantas, reubicaciones de equipos de minería o reemplazos recurrentes de transformadores de potencia), un remolque KTG-4 o KTG-5 proporciona la solución más rentable porque su costo operativo diario más bajo en relación con el alquiler de SPMT se amortiza más favorablemente en múltiples movimientos.

SPMT vs KTG: Comparación de criterios de decisión

Estudio de rutas, permisos e ingeniería estructural para el transporte de remolques de servicio pesado

Todo movimiento de transporte pesado que implique una Remolque de servicio pesado por encima de los límites legales de peso bruto del vehículo requiere un proceso de ingeniería estructurado previo al transporte que cubra el estudio de la ruta, las solicitudes de permisos y, en algunos casos, el fortalecimiento temporal de puentes, alcantarillas y superficies de carreteras a lo largo de la ruta propuesta. Este proceso no es una sobrecarga burocrática sino un verdadero requisito de gestión de seguridad y responsabilidad: un puente sobrecargado que falla bajo una carga de 200 toneladas genera consecuencias que ninguna póliza de seguro de transporte cubre completamente.

Requisitos de estudio de ruta para transporte KTG y SPMT

Un estudio de ruta para el transporte pesado utilizando equipos KTG o SPMT debe documentar y evaluar:

• Capacidad del puente: Se debe evaluar la compatibilidad de cada puente en la ruta propuesta con la configuración de carga por eje y peso bruto combinado del vehículo propuesta. Se requieren dibujos de diseño originales, informes de inspección de condición estructural actuales e historial de carga de tráfico. Para las rutas de Medio Oriente, muchos puentes fueron diseñados originalmente según los estándares de carga de carreteras europeos o estadounidenses de los años 1970 y 1980, y su capacidad restante real bajo configuraciones específicas de vehículos pesados ​​requiere un análisis de ingeniería estructural independiente.
• Espacio libre superior: unll overhead obstructions including power lines, telecommunications cables, bridge soffits, and signage gantries must be identified and their clearance verified against the transport height of the cargo plus trailer deck. For transformers and reactor vessels with heights above 5 metres on deck, overhead electrical lines at 11 kV and 33 kV may require temporary de-energization and physical raising before the transport movement can proceed.
• Ancho de vía y radio de giro: el swept path of a Heavy Duty Trailer combination during turns must be calculated and physically verified as fitting within available road width, particularly at intersections, roundabouts, and road curves. KTG trailer combinations with hydraulic rear steering (common on KTG-5 and KTG-6 configurations) reduce the swept path by steering the rear axle groups in the opposite direction to the prime mover during turns.
• Estado del pavimento y capacidad portante: Las superficies de carreteras blandas o dañadas pueden requerir vías de rodadura temporales de placas de acero, mejoras del terreno o desvíos de ruta para evitar daños permanentes al pavimento y evitar la pérdida de estabilidad del vehículo en terrenos blandos. Esto es particularmente relevante para los caminos de acceso al sitio en Medio Oriente a través de terreno desértico recientemente nivelado.

Preguntas frecuentes

1. ¿Qué es un remolque de servicio pesado y en qué se diferencia de un remolque comercial estándar?

Un remolque de servicio pesado es una plataforma de transporte diseñada específicamente para cargas que exceden la capacidad de carga útil de los remolques de carga comerciales estándar, generalmente de más de 40 toneladas de carga útil, con sistemas estructurales, de suspensión y de dirección especializados para el transporte seguro de carga de gran tamaño, con sobrepeso o estructuralmente sensible. Los remolques comerciales estándar (de plataforma, con lona corredera, unidades refrigeradas) están diseñados para cargas de hasta 24 a 28 toneladas de carga útil en la mayoría de los mercados, utilizan ballestas convencionales o suspensión neumática y se conectan a unidades tractoras estándar de quinta rueda. Los remolques de servicio pesado utilizan estructuras de acero de mayor resistencia, suspensión hidráulica, configuraciones de múltiples ejes para la distribución de la carga y, a menudo, requieren permisos especiales para cada movimiento de transporte que supere los límites de peso legales.

2. ¿Cuáles son los tres tipos de remolques que se utilizan en el transporte pesado?

el three types of trailers in heavy haulage are: conventional heavy haul trailers (lowbeds, step-frames, and extendables pulled by a prime mover at fixed coupling points), hydraulic platform trailers (with individually controlled hydraulic suspension axles including the KTG-3, KTG-4, KTG-5, and KTG-6 series), and self propelled modular transporters (SPMT), which integrate their own power, steering, and hydraulic leveling without requiring an external prime mover. Each type addresses different combinations of payload weight, transport distance, site access constraints, and positioning precision requirements.

3. ¿Cómo funciona un transportador modular autopropulsado?

Un transportador modular autopropulsado SPMT funciona mediante la integración de cilindros de suspensión hidráulica controlados independientemente en cada posición del eje (que nivelan la plataforma y transfieren la carga de manera uniforme independientemente del terreno), motores hidráulicos individuales de tracción en las ruedas que proporcionan propulsión y frenado, dirección del eje de 360 ​​grados en cada grupo de ejes que permite el movimiento en cualquier dirección y un sistema de sincronización electrónica que coordina todas las funciones hidráulicas y de transmisión en múltiples módulos acoplados. El resultado es una plataforma que puede transportar cargas extremadamente pesadas con una precisión de posicionamiento milimétrica y al mismo tiempo protege la carga sensible contra inclinaciones o golpes durante todo el movimiento de transporte.

4. ¿Qué diferencia las operaciones de Middle East Heavy Duty Transporter del transporte pesado europeo o norteamericano?

Las operaciones de Middle East Heavy Duty Transporter se diferencian del transporte pesado en climas templados principalmente en sus requisitos de temperatura ambiente extrema (hasta 50 grados Celsius ambiente, lo que requiere aceites hidráulicos de alta temperatura y sistemas de enfriamiento ampliados), requisitos de protección contra el ingreso de arena y polvo (IP65 o superior para todos los componentes eléctricos e hidráulicos), la escala excepcional de pesos de carga individuales impulsadas por el proyecto del sector energético del Golfo y la combinación frecuente de operaciones SPMT portuarias y transporte de remolques KTG por carretera dentro de una sola cadena logística de proyecto. Los equipos que no estén configurados específicamente para las condiciones del Golfo experimentarán fallas prematuras en los sistemas hidráulicos, eléctricos y mecánicos cuando se operen en las condiciones pico del verano en Medio Oriente.

5. ¿Cuál es la carga útil máxima de un remolque con línea de eje hidráulico KTG-6?

el KTG-6 hydraulic axles line trailer with 6 axle provides a typical maximum payload of 150 to 250 tonnes in standard single-unit configuration, depending on tyre specification, road surface bearing capacity, and the applicable national or regional axle load regulations. When multiple KTG-6 units are coupled in tandem, total payload increases proportionally with the number of units combined. For loads exceeding 500 tonnes, an SPMT self propelled modular transporter configuration is typically more appropriate for both capacity and operational reasons, particularly where precision positioning at the destination is required.

6. ¿Necesito un permiso especial para operar un remolque con línea de eje hidráulico KTG?

Sí, en prácticamente todas las jurisdicciones del mundo, cualquier combinación de vehículos que supere el peso bruto máximo legal estándar (normalmente de 40 a 65 toneladas, según el país) requiere un permiso de transporte especial antes de circular por vías públicas. Para los remolques KTG en cualquier configuración de eje superior a KTG-3 que transportan cargas sustanciales, se requerirán permisos en la mayoría de los mercados. El proceso de permiso generalmente requiere la presentación de especificaciones del vehículo, documentación de estudio de ruta, informes de evaluación de puentes y un cronograma de transporte propuesto, con la aprobación de la autoridad de transporte y carreteras correspondiente antes de que comience el movimiento. En las jurisdicciones de Oriente Medio, los permisos los emite el Ministerio de Transporte de cada país respectivo.

7. ¿Se puede utilizar un remolque hidráulico KTG en lugar de un SPMT para todos los trabajos de transporte pesado?

No, los remolques de línea de eje hidráulico KTG no pueden reemplazar a los transportadores modulares autopropulsados ​​SPMT para todas las aplicaciones de transporte pesado. Las principales limitaciones de los remolques KTG en comparación con los SPMT son su requisito de un motor primario externo para la propulsión (que limita el acceso en sitios confinados), su envolvente de dirección del remolque convencional (que evita la dirección de cangrejo y la rotación en el lugar) y su carga útil práctica máxima más baja para movimientos de elevación única de más de aproximadamente 500 toneladas. SPMT se requiere específicamente para operaciones de carga y descarga en puertos, posicionamiento en sitios industriales confinados y cualquier aplicación en la que la plataforma de transporte deba maniobrar en direcciones o a través de espacios libres imposibles para una combinación de tractor y remolque.

8. ¿Cuál es la diferencia entre un transportador modular autopropulsado y un remolque modular autopropulsado?

el terms self propelled modular transporter and self propelled modular trailer both refer to essentially the same class of equipment: a modular hydraulic platform with integrated propulsion that can operate without an external prime mover. The term self propelled modular trailer (SPMT) emphasizes the modular nature of the platform and its compatibility with standard trailer coupling and configuration conventions, while self propelled modular transporter emphasizes the complete transport capability of the platform including its propulsion and control systems. In commercial and technical usage the two terms are largely interchangeable, and the acronym SPMT is consistently used for both.

9. ¿Cómo se compara el KTG-5 con el KTG-6 para el transporte de transformadores en Medio Oriente?

Para el transporte de transformadores de potencia en Medio Oriente, la elección entre el remolque de línea de ejes hidráulicos KTG-5 con 5 ejes y el remolque de línea de ejes hidráulicos KTG-6 con 6 ejes depende del peso del transformador y de los límites de carga por eje aplicables a la ruta de transporte específica. Los transformadores en el rango de 100 a 150 toneladas suelen estar dentro de la capacidad KTG-5, mientras que los transformadores de más de 150 toneladas requieren capacidad KTG-6 o configuraciones acopladas en tándem. Para los pesos más comunes de transformadores de red de gran tamaño en proyectos de infraestructura eléctrica de Oriente Medio, que oscilan entre 100 y 250 toneladas, el KTG-5 cubre las unidades más ligeras y el KTG-6 maneja las unidades más pesadas, lo que convierte a ambas en partes esenciales de una flota completa de transportadores de servicio pesado de Oriente Medio para la logística del sector energético.

10. ¿Qué acero estructural se utiliza en los remolques de servicio pesado y por qué es importante?

Los remolques de servicio pesado, incluidas la serie KTG y las plataformas SPMT, utilizan acero estructural de alta resistencia con límites elásticos mínimos que generalmente oscilan entre 460 MPa y 690 MPa (en comparación con 235 MPa a 355 MPa para el acero estructural estándar en remolques convencionales). Este acero de alta resistencia permite que la estructura del remolque soporte cargas extremas dentro de un espesor de plataforma y un peso total que mantiene la tara del remolque tan baja como sea prácticamente posible, maximizando la carga útil neta que el remolque puede transportar dentro de cualquier límite de peso bruto vehicular determinado. Para las operaciones en Medio Oriente, la especificación del acero también debe considerar las temperaturas de servicio elevadas, donde el acero estructural estándar puede experimentar ligeras reducciones en el límite elástico a temperaturas sostenidas por encima de los 100 grados Celsius que pueden ocurrir en ambientes desérticos de alta temperatura ambiente cuando la plataforma de acero está expuesta a la radiación solar directa sin carga ni sombra encima.
